基本功能
內窺鏡
型號 |
IV9420G |
IV9435G |
IV9620G |
IV9635G |
IV9675G |
IV96100G |

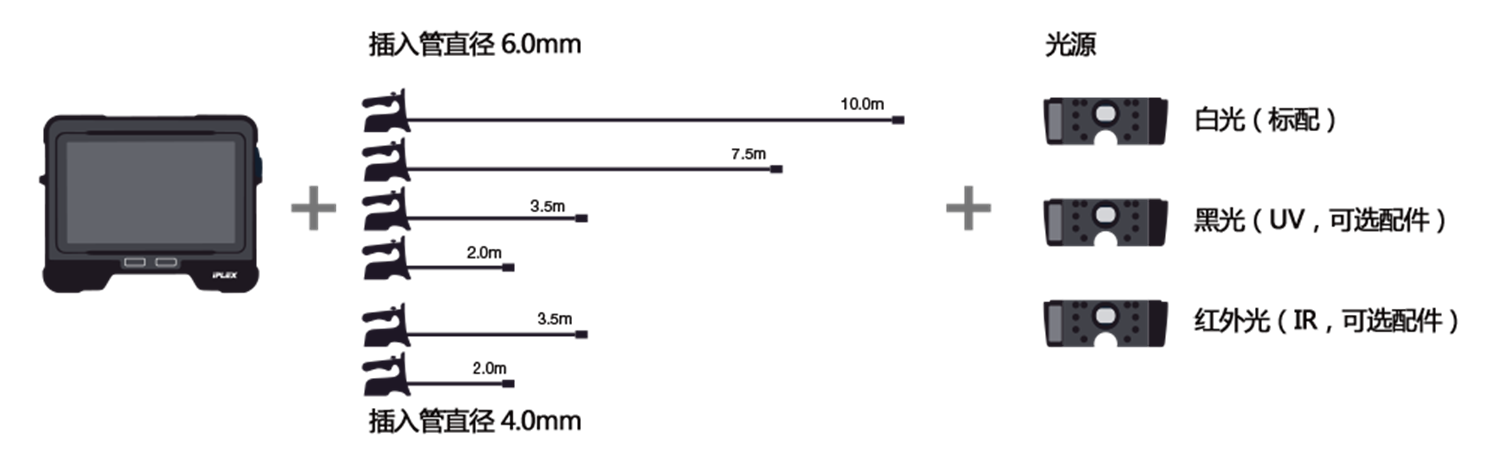

插入管 |
插入管直徑 |
Φ4.0 毫米 |
Φ6.0 毫米 |
插入管長度 |
2.0 米（6.6 英尺） |
3.5 米（11.5 英尺） |
2.0 米（6.6 英尺） |
3.5 米（11.5 英尺） |
7.5 米（24.6 英尺） |
10.0 米（32.8 英尺） |
外層 |
高耐磨鎢鋼絲編織層 |
插入管柔性 |
單一硬度 |
Tapered Flex 插入管的硬度向后端方向逐漸增強 |
溫度傳感器 |
2 級高溫報警 |
彎曲角度控制部分 |
彎曲角度
上/下/右/左 |
130° |
150° |
120° |
110° |
彎曲角度操作 |
TrueFeel 電動導向 / 觸摸屏精確導向模式 |
參考重量 |
0.99 公斤（2.2 磅） |
1.05 公斤（2.3 磅） |
1.06 公斤（2.3 磅） |
1.17 公斤（2.6 磅） |
1.47 公斤（3.2 磅） |
1.66 公斤（3.7 磅） |
尺寸 (W x D x H) |
97 毫米 × 188 毫米 × 158 毫米（3.8 英寸 × 7.4 英寸 × 6.2 英寸）（不含突出部分） |
光源 |
LED 光源 |

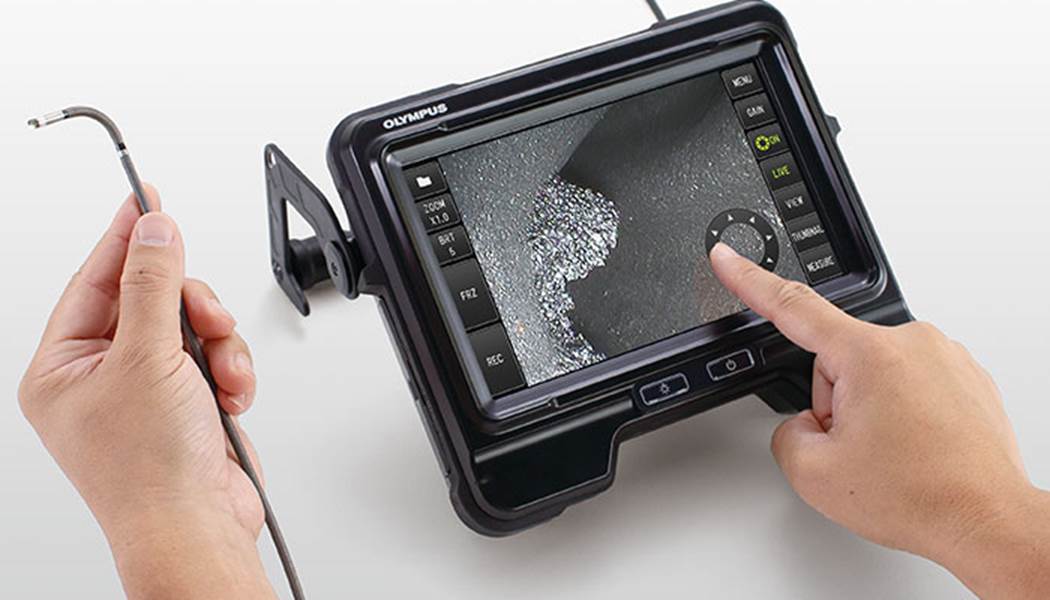

基本裝置
型號 |
IPLEX GX |
IPLEX GT |
重量（含電池） |
1.77 公斤（3.9 磅） |
尺寸 (W x D x H) |
241 毫米 × 190 毫米 × 70 毫米（9.5 英寸 × 7.5 英寸 × 2.8 英寸）（不含突出部分） |
攜帶箱尺寸 |
375 毫米 × 525 毫米 × 243 毫米（14.8 英寸 × 20.7 英寸 × 9.6 英寸）（大多數航空公司接受的手提箱尺寸） |
顯示 |
8 英寸日間可視LCD電容觸摸屏，5 級可調 LCD 背光 |
電源 |
交流電源 |
100 V 至 240 V，50/60 Hz（使用提供的交流適配器） |
電池 |
額定約 10.8 V（包含電池）
電池運行時間：約 150 分鐘 |
視頻輸出標準 |
HDMI |
A 類 HDMI 1.4 |
耳機（microphone in/ audio out 插孔） |
Φ3.5 毫米迷你插頭 CTIA |

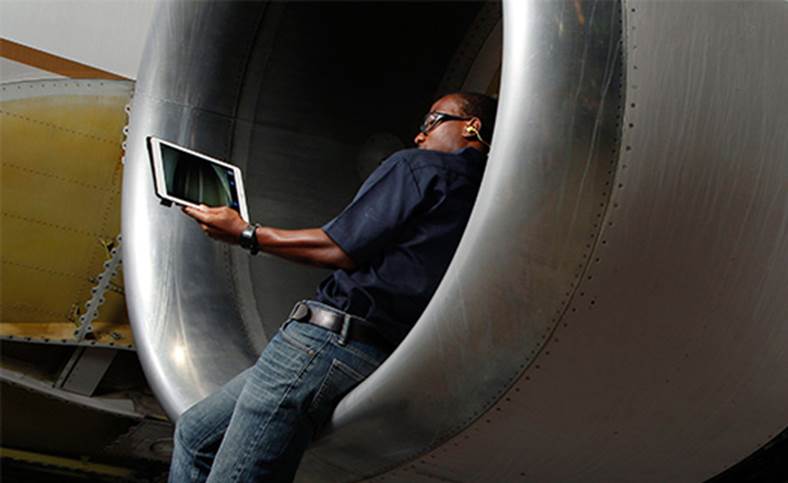

圖像實時傳輸 |
將建議的 USB 無線 LAN 適配器連接到 Type A USB 接頭 |
內窺鏡可互換性 |
可用于所有內窺鏡型號組合 |
可用于相同內窺鏡型號 |
軟件功能
圖像特性 |
5X 數字縮放，16 級亮度控制 |
增益控制 |
4 級可調增益控制
（手動、自動、Wider1、Wider2） |
自動 |
動態降噪 |
可用 |
- |
銳度控制 |
4 級可調銳度控制 |
- |
飽和度控制 |
3 級可調色彩飽和度控制
（單色調、自然色調、鮮艷色調） |
- |
顯示文本選項 |
30 字符標題顯示 |
注釋文本選項 |
30 字符標題顯示，標記，自由畫圖 |
- |
圖像顯示功能 |
可以上下，左右，或者旋轉 180 度轉換實時圖像 |
錄制管理功能
錄制介質 |
正常 |
SDHC（使用提供的 SDHC） |
連續視頻 |
microSDHC（使用建議部件；將持續錄影功能設置為開啟） |
- |
內存 |
可用（但僅錄制靜態圖像） |
- |
疊加 |
縮放、亮度、日期/時間、標題、光學適配器、奧林巴斯（OLYMPUS） 徽標和系統設置 |
縮略圖圖像顯示 |
錄制的圖像可以顯示為縮略圖 |
靜態圖像錄制 |
分辨率 |
H768 x V576（像素） |
錄制格式 |
壓縮 JPEG 格式 |

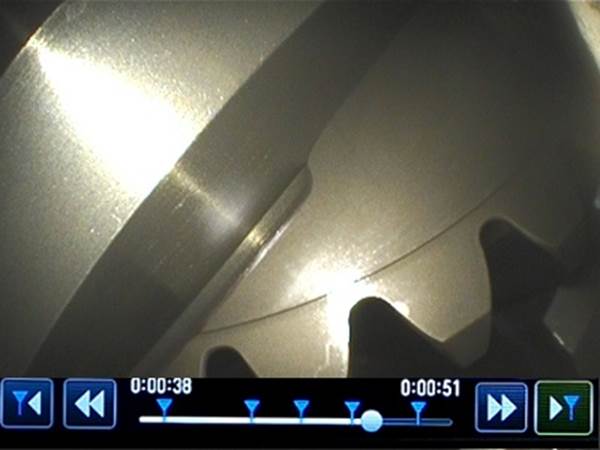

視頻錄制 |
分辨率 |
H768 x V576（像素） |
錄制格式 |
MPEG 4 AVC/H.264
符合基準配置文件；兼容 Windows Media Player 12 |
幀速 |
60 fps / 30 fps |
測量功能
對比測量 |
使用參考長度測量對象長度 |
立體測量功能
距離 |
兩點之間距離 *1 |
- |
點到線 |
點和用戶定義直線之間的垂直距離 *1 |
- |
深度 |
點和用戶定義平面之間的垂直深度/高度 *1 |
- |
面積/線 |
多點周長和面積測量 *1 |
- |
工作環境
工作溫度 |
插入管 |
空氣中；-25 ℃ 至 100 ℃（-13 °F 至 212 °F）；水中：10 ℃ 至 30 ℃（50 °F 至 86 °F） |
其他部件 |
空氣中；-10 ℃ 至 40 ℃（14 °F 至 104 °F）（帶電池） |
空氣中；0 ℃ 至 40 ℃（32 °F 至 104 °F）（帶交流電源適配器和電池充電） |
相對濕度 |
所有部件 |
15% 至 90% |

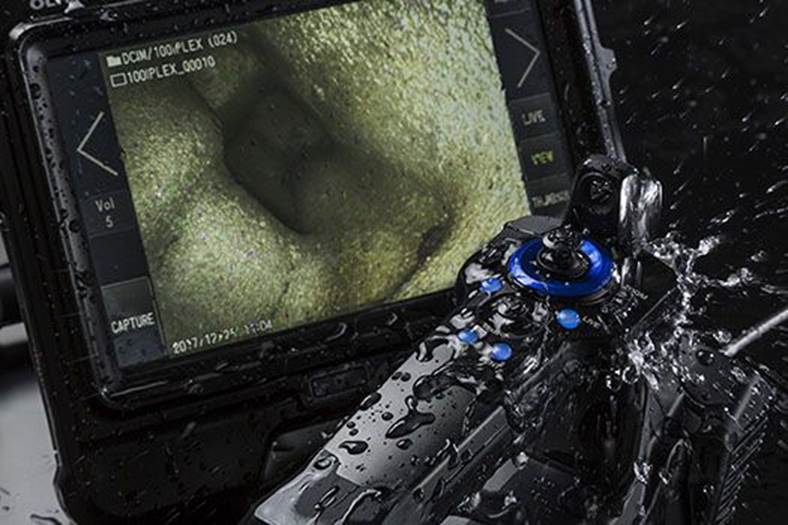

抗液性 |
所有部件 |
沾到機油、輕油或 5% 鹽水溶液也可正常工作 |
防塵和
防水 |
插入管 |
連接觀察適配器的情況下，可在水下工作
連接立體測量適配器的情況下，無法在水下工作
IV94 系列 - 可在最大深度 3.5 米（11.5 英尺）工作
IV96 系列 - 可在最大深度 10 米（32.9 英尺）工作 |
其他部件 |
IP65；無法在水下工作（必須蓋上電池蓋和其他部分） |
MIL-STD 認證
工作環境性能通過以下 MIL-STD-810G 和 MIL-STD-461G 測試標準。
不保證任何條件下不會損壞。 請咨詢 Olympus 銷售代表了解詳細信息。
類型 |
方法 |
振動 |
MIL-STD-810G，方法 514.7，程序 I（通用振動測試） |
沖擊 |
MIL-STD-810G，方法 516，程序 IV（運輸?shù)錅y(cè)試） |
防水性 |
MIL-STD-810G，方法 506.6，程序 I（淋雨和吹雨測試） |
濕度 |
MIL-STD-810G，方法 507.6，程序 II（加重循環） |
鹽霧 |
MIL-STD-810G，方法 509.6 |
沙塵 |
MIL-STD-810G，方法 510.6，程序 I（吹塵測試） |
結冰/凍雨 |
MIL-STD-810G，方法 521.4 |
易爆環境 |
MIL-STD-810G，方法 511.6，程序 I（爆炸性環境工作測試） |
電磁干擾 (EMI) |
MIL-STD-461G，RS103 甲板上方 |
光學適配器規格
4.0 mm 觀察適配器
|
AT80D/FF-IV94G |
AT120D/NF-IV94G |
AT120D/FF-IV94G |
AT100S/NF-IV94G |
AT100S/FF-IV94G |
光學系統 |
視野 |
80° |
120° |
120° |
100° |
100° |
觀察方向 |
直視 |
側視 |
景深 *2 |
35 至 ∞ 毫米 |
2 至 200 毫米 |
17 至 ∞ 毫米 |
2 至 15 毫米 |
8 至 ∞ 毫米 |
硬末端 |
外徑 *3 |
Φ4.0 毫米 |
硬末端 *4 |
19.0 毫米 |
21.7 毫米 |

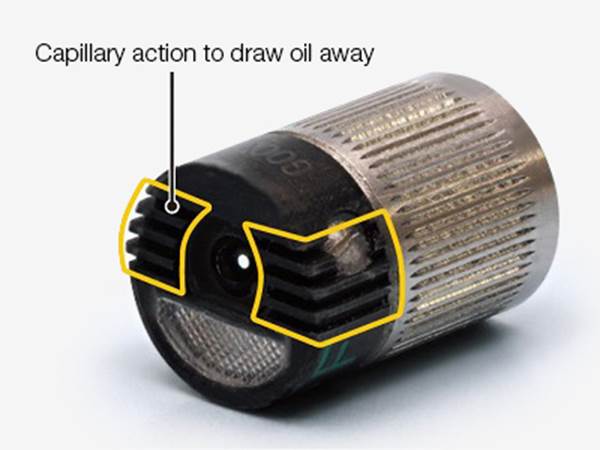

排油清理 |
可用 |
ー |
6.0 毫米觀察適配器
|
AT40D-IV96G |
AT80D/NF-IV96G |
AT80D/FF-IV96G |
AT120D/NF-IV96G |
AT120D/FF-IV96G |
光學系統 |
視野 |
40° |
80° |
80° |
120° |
120° |
觀察方向 |
直視 |
景深 *2 |
200 至 ∞ 毫米 |
9 至 ∞ 毫米 |
35 至 ∞ 毫米 |
2 至 200 毫米 |
19 至 ∞ 毫米 |
硬末端 |
外徑 *3 |
Φ6.0 毫米 |
硬末端 *4 |
18.4 毫米 |
18.9 毫米 |
18.8 毫米 |
18.9 毫米 |
18.8 毫米 |
Oil clearing |
可用 |
|
AT80S-IV96G |
AT120S/NF-IV96G |
AT120S/FF-IV96G |
AT220D-IV76 |
AT100D/100S-IV76 |
光學系統 |
視野 |
80° |
120° |
120° |
220° |
100°/100° |
觀察方向 |
側視 |
直視 |
直視/側視 |
景深 *2 |
15 至 ∞ 毫米 |
1 至 25 毫米 |
3 至 ∞ 毫米 |
1.6 至 ∞ 毫米 |
2.0 至 ∞ 毫米 |
硬末端 |
外徑 *3 |
Φ6.0 毫米 |
Φ8.4 毫米 |
Φ6.0 毫米 |
硬末端 *4 |
24.2 毫米 |
21.1 毫米 |
29.5 毫米 |
排油清理 |
ー |
立體適配器（4.0 毫米和 6.0 毫米）
|
AT50D/50D-IV94 |
AT50S/50S-IV94 |
AT60D/60D-IV96 |
AT60S/60S-IV96 |
光學系統 |
視野 |
50°/50° |
60°/60° |
觀察方向 |
直視 |
側視 |
直視 |
側視 |
景深 *2 |
5 至 ∞ 毫米 |
4 至 ∞ 毫米 |
5 至 ∞ 毫米 |
4 至 ∞ 毫米 |
硬末端 |
外徑 *3 |
Φ4.0 毫米 |
Φ6.0 毫米 |
硬末端 *4 |
24.3 毫米 |
28.4 毫米 |
24.9 毫米 |
31.3 毫米 |
*1. 升級可獲得可選功能。
*2. 表示具有理想焦距的觀察距離。
*3. 安裝在內窺鏡上后，適配器可以插入 ?4.0 毫米、?6.0 毫米和 ?8.4 毫米的孔內。
*4. 表示內窺鏡遠端剛性部分（如果安裝）的長度。
